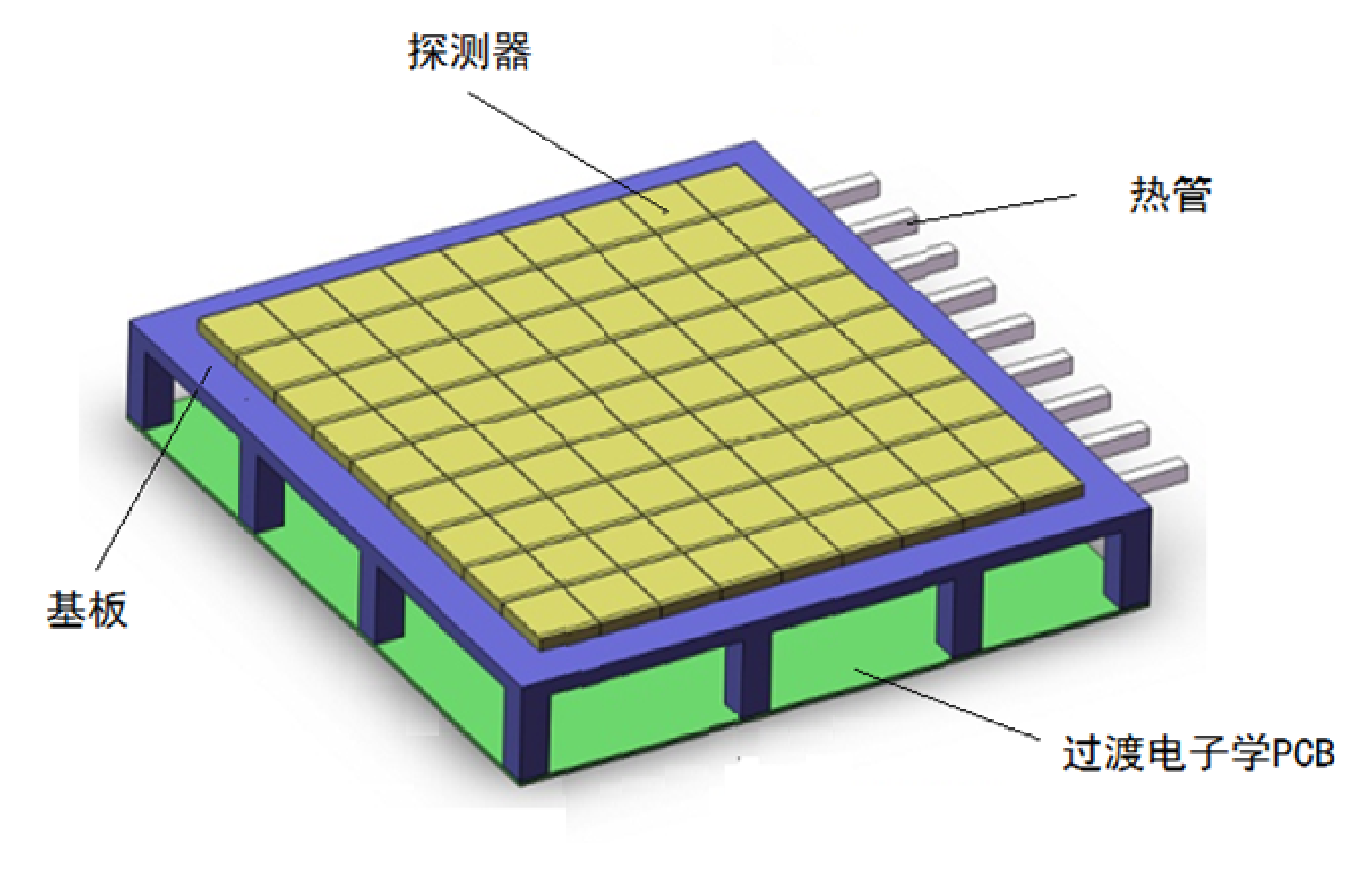

焦平面的几何尺寸约为276mm×276mm，由多个sCMOS探测器拼接而成，单块sCMOS芯片像元尺寸为6.5μm，像素数为4K×4K。对于CHES任务而言，因为不是获取全视场图像，而是有限的几颗星点像，理论上实现70%以上的覆盖就可满足探测需求。因此，拼接后实现全焦平面覆盖大概需要81片sCMOS。
|
主要参数 |
技术指标 |
|
探测器种类 |
sCMOS |
|
像元尺寸 |
6.5μm |
|
单元探测器像素数 |
4K×4K |
|
拼接数目 |
9×9 |
|
幅面尺寸 |
276mm×276mm |
|
动态范围 |
≥90db |
|
动态范围 |
≥90% |
|
帧频 |
≥50fps |
拼接焦平面主要参数指标
