采用同轴三反TMA光学结构结合三片反射镜折转光路，具有低畸变，高像质等特征。

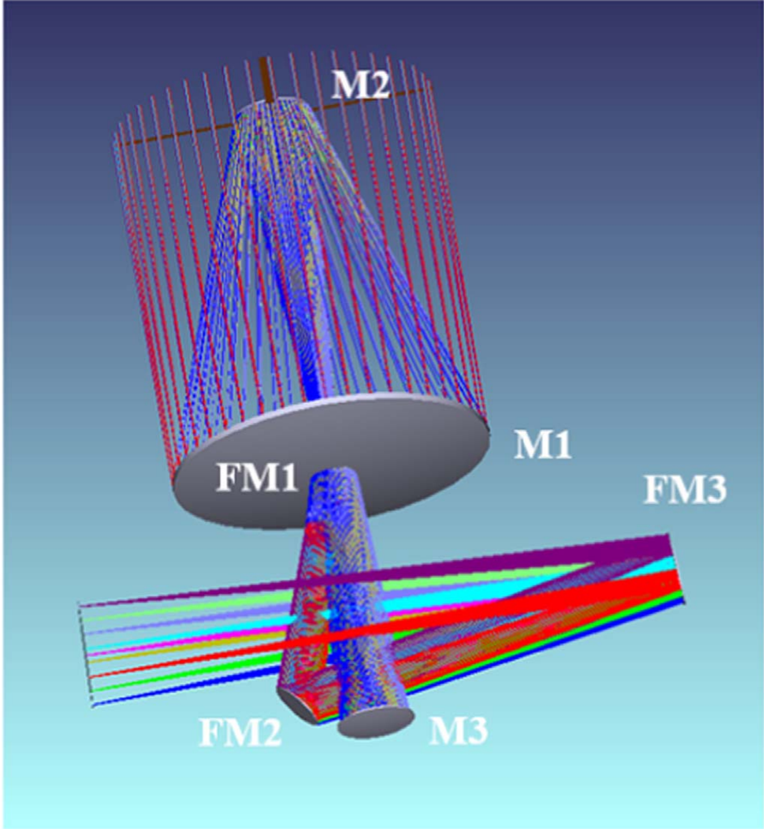

CHES望远镜光学系统设计光路图
(0.22°,0.22°) 边缘视场波像差
畸变分布
考虑实际加工装调误差时，CHES望远镜成像质量和畸变分布的仿真结果。
项目组搭建 了真空实验系统，研制了望远镜1/6缩比样机，并对望远镜缩比样机进行了测试，结果表明，样机的全视场波像差优于λ/20。

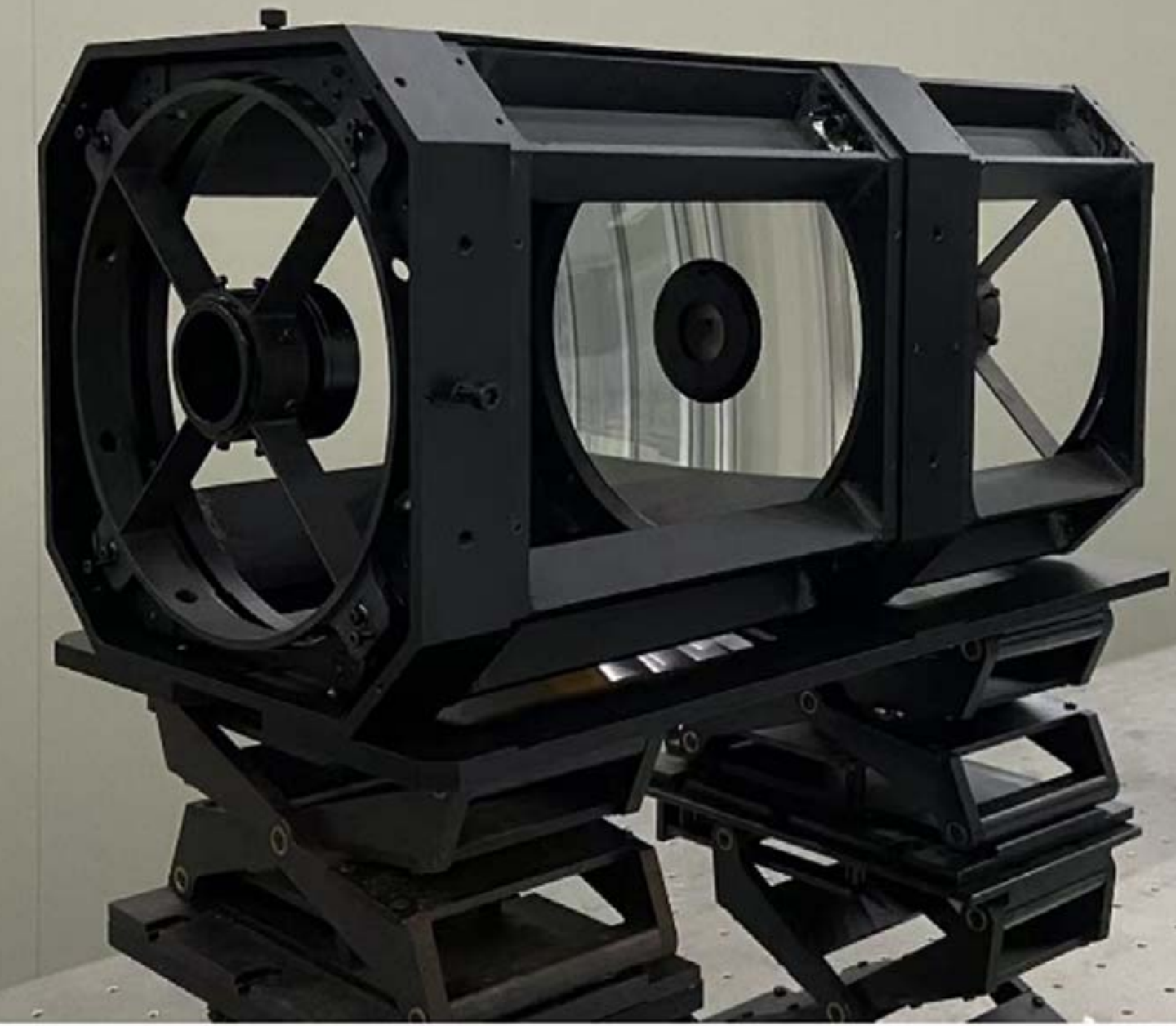

望远镜1/6缩比样机

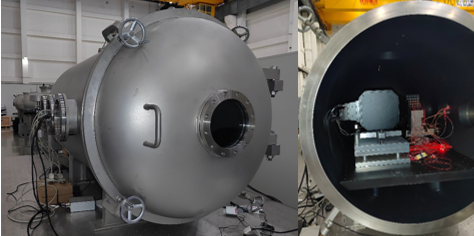

真空实验系统及置于其中的望远镜1/6缩比样机
望远镜1/6缩比样机成像质量检测结果
| 视场 |
波像差
RMS值 |
视场 |
波像差
RMS值 |
视场 |
波像差
RMS值 |
|
(-0.22°, 0.22°) |
~λ/20 |
(0°, 0.22°) |
~λ/29 |
(0.22°, 0.22°) |
~λ/21 |
|
(-0.22°, 0°) |
~λ/31 |
(0°, 0°) |
~λ/30 |
(0.22°, 0°) |
~λ/21 |
|
(-0.22°,-0.22°) |
~λ/20 |
(0°,-0.22°) |
~λ/23 |
(0.22°,-0.22°) |
~λ/20 |

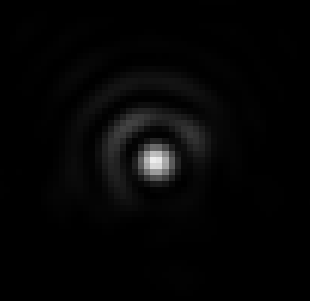

真空环境下采集的伪星源星点像
